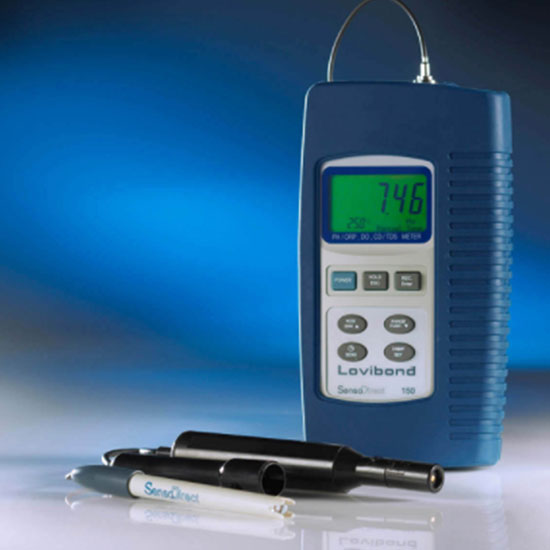

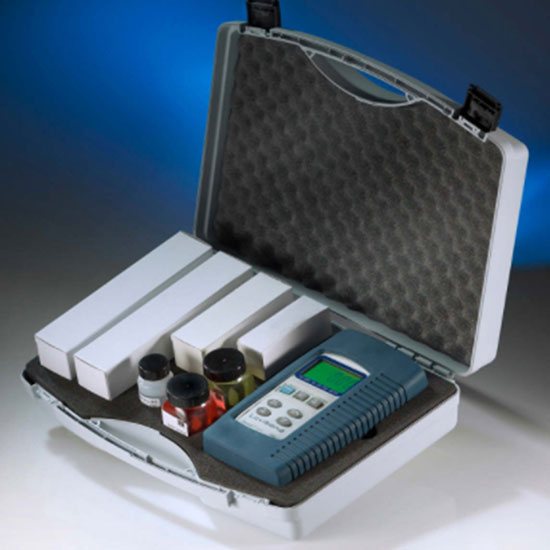

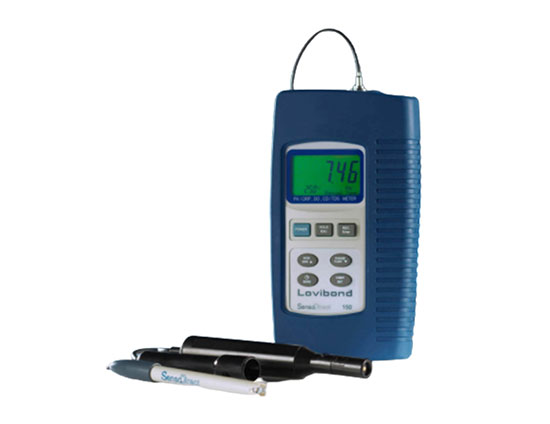

泳池水質多參數測定儀-水質分析儀羅威邦SD150D產品介紹

便攜式多參數測定儀，即使在惡劣野外現場環境，也可操作自如，為您提供快速的測定結果。

獨立分體電極，測定酸度pH-氧化還原ORP-電導率EC-總固體溶解度TDS-溶解氧-飽和溶解氧DO-溫度°C等多項重要參數。具有低電量提示功能，

16000組測量數據存儲，RS232數據接口，方便與電腦和打印機數據傳輸。

廣泛應用于地表水、泳池水、飲用水和污水處理行業測量。

泳池水質多參數測定儀-水質分析儀羅威邦SD150D性能特點

1.微電腦控制技術，大屏幕顯示，用戶友好界面，pH-ORP-EC-TDS-DO-°C等快速測定；

2.實時存儲功能，16000 組存儲容量，RS232 數據接口，與電腦連接實現快速數據傳輸；

3.防水設計，自動關機模式，快速測量轉換，使用電池或外接電源供電，適用于野外和實驗室使用

酸度pH、ORP技術指標

測量范圍：0.00 to 14.00 pH；±1999 mV【ORP】

解析度：0.01 pH ； 1 mV【ORP】

精度@23oC±5oC：±0.02 pH+2個字 ； ±5%+2個字【pH-mV】

校準模式：多達三點手動校準，內置三個標準校準點：4.00、7.00、10.00pH

電極類型

ET721226 塑膠酸度復合電極，接口類型：BNC，線長：1米

ET721242 塑膠氧化還原復合電極，接口類型：BNC，線長：1米【選購】

電導率EC技術指標

測量范圍：0 to 200.0 μS/cm、0.2 to 2.000 mS/cm、2 to 20.00 mS/cm、20 to 200.0 mS/cm

解析度：0.1μS/cm、0.001、0.01、0.1 mS/cm

精度@23oC±5oC：讀數的 ±2％ ±1字

校準模式：手動單點或多點校準以及用戶自定義校準、內置三個標準點：84μS/cm、1413μS/cm、12.88mS/cm

總固體溶解度TDS技術指標

測量范圍：0.1 to 132.0 ppm、132 to 1320 ppm、1320 to 13200 ppm、13200 to 132000 ppm

解析度：0.1 mg/L（ppm）、1 mg/L（ppm）、10 mg/L（ppm）、100 mg/L（ppm）

精度@23oC±5oC：讀數的 ±2％ ±1字

校準模式：基于電導率校準

電導率、在固體溶解氧配置電極類型

電極類型：ET724400 內置溫度傳感器EC/TDS電極，接口類型：DIN，線長：1米

溶解氧、飽和溶解氧技術指標

測量范圍：0.00 to 20.00 ppm (mg/L)；0.0 to 100.0%

解析度：0.1 ppm (mg/L)；0.1%

精度@23oC±5oC：溶解氧：±0.4 ppm (mg/L)，飽和溶解氧：±0.7%

校準模式：空氣中自動校準，校準時間約2分鐘，直到讀數穩定在20.9% ± 0.2% 范圍內予以確認

電極類型：ET724410 內置溫度傳感器溶解氧電極，接口類型：DIN，線長：4米

溫度技術指標

測量范圍：0.00 to 100.00°C、 32 to 212°F

解析度：0.01°C、1°F

精度@25oC/77oF：±0.15°C、±0.27°F、±0.15K

校準模式：自動用戶自定義單點校準

泳池水質多參數測定儀-水質分析儀羅威邦SD150D其他技術指標

數據管理：實時數據存儲、16000組存儲，存儲間隔設置：1秒 to 9小時，RS232數據接口

電源類型：4×1.5VAA電池或9VDC/AC230V電源適配器，可設定10分鐘內自動關機節電功能或關閉自動關機功能

適用環境：0 to 50°C（32 to 122°F）; MAX80％RH

尺寸：220 x 125 x 45 mm

重量：620 g
