明渠流量計常用矩形堰（rectangular weir）尺寸

作者：程炎       發布時間：2020-04-03 15:58:37 聯系電話：18217136419 瀏覽次數：7767

材質

15～20mm厚的玻璃纖維不飽和聚酯復合材料（玻璃鋼）。 流量越大，相應增加壁厚。



注意事項

矩形口處的尺寸要準確、緣臺平直、光滑。板面光滑、平整、無扭曲。

矩形堰的中心線要與渠道的中心線重合。

j為堰板嵌入渠道墻的部分，尺寸請用戶根據現場情況而定。

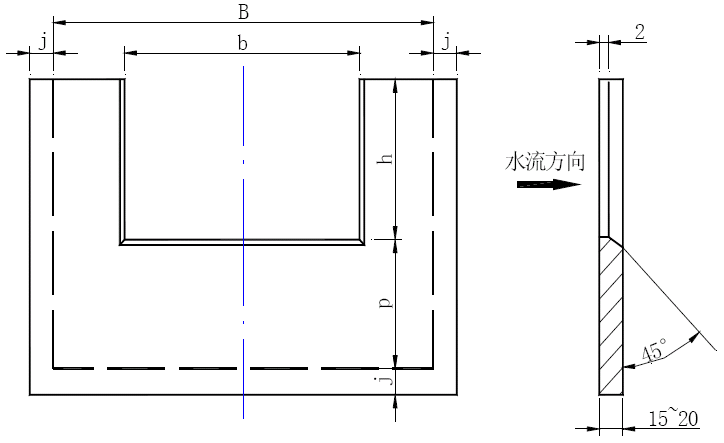

常用型號規格明渠流量計安裝尺寸（單位：mm）

序號

流量范圍（噸/小時）

適用渠道

B

b

h

p

流量參數

Q（min）

Q（max）

>寬×高

n

C

1

0.04

85

>500×500

500

200

163

337

1.5

1280

2

0.05

195

>650×650

650

260

239

411

1.5

1660

3

0.08

414

>750×750

750

375

308

442

1.5

2406

4

0.10

803

>850×850

850

510

387

463

1.5

3318

5

0.15

1662

>1000×1000

1000

700

501

499

1.5

4669

6

0.19

3332

>1250×1250

1250

875

683

567

1.5

5886

7

0.26

6504

>1450×1450

1450

1160

857

593

1.5

8178

8

0.33

12643

>1800×1800

1800

1440

1142

658

1.5

10344

9

0.48

26396

>2150×2150

2150

1935

1453

697

1.5

15060

10

0.62

52524

>2700×2700

2700

2430

1929

771

1.5

19596
